COMO CORREGIR EL SOBRECALENTAMIENTO EN UN LAPTOP
DISEÑADO POR HEWLETT PACKARD
(corregido por el Dr Gohan)
Bien como ya es de conocimiento popular las laptops HP sufren de problemas de sobrecalentamiento, un problema en el que los "ingenieros" parece no pensaron, y si subrayo mis comillas ya que un ingeniero de verdad desarrollaría una mejor termo-cupla o disipador se calor para una pieza de hardware que nueva puede llegar a los 1500 dolares dependiendo del modelo, al parecer HP ya corrigió el problema, que en realidad no era nada del otro mundo, eso de disipar el chip de vídeo junto con el procesador con una pieza que tiene cobre de juguete o no lo tiene la verdad me parece querer cortar mucho los gastos.
 |

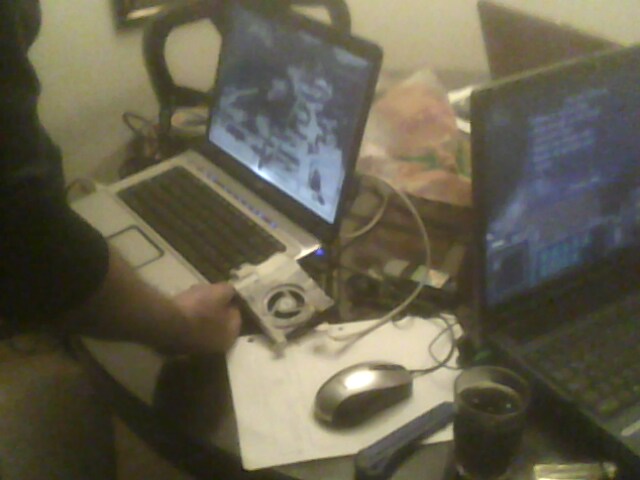

| la solucion de afan del Dr Gohan aunque sirvio, no era muy bonita |
Pues bien ese problema parecía lejano ya que algún conocimiento tengo y nunca compre una laptop HP, sin embargo un día cuando quisimos jugar en red con mis amigos me sentí como en ese comercial de los años 80 de las maquinas de coser Pfaff, quienes tengan mas de 27 lo recordaran, "un día Pfaff llego a mi casa y mi casa cambio" en efecto ese día uno mi amigo El Caspas trajo un laptop HP a mi casa y mi casa cambio, no es que mi amigo no sepa nada, creo que le pagaron una deuda con ese laptop, asi que arrancamos a jugar sin problema pero como era de esperarse, luego de un rato el laptop comenzó a presentar síntomas de sobre-calentamiento y tuvimos que parar el juego (snif snif estábamos jugando starcraft) bien pues yo no soy McGyver, pero algún amigo me llamo una vez "handy andy" por que algunas veces se me ocurren algunas cosas interesantes así que en pro de seguir jugando sin quemar el computador de mi amigo, salí corriendo a buscar entre mi montón de basura electrónica, y encontré una vieja termocupla justamente de un HP pentium 4 3.06 HT, según yo recuerdo el manejo de temperatura de esas maquinas era salvaje, así que rápidamente, saque el super ventilador junto con el sistema de eyeccion de aire del resto del viejo sistema de refrigeracion, como un rayo sacamos la unidad de DVD del laptop enfermito, y pegamos de forma "poco estética" con cinta el ventilador a la entrada de la unidad, para alimentar este ventilador, opte por conectarlo a uno de los puertos USB y VOILA!!! funciono de maravilla el resto de la noche permitiéndonos ser tan ñoños y gamers como se nos antojara.
 |
| como pueden ver use un cable de impresora usb para conectar el ventilador al puerto usb de la laptop |
bueno en ese orden de ideas luego mi amigo me trajo el computador para que le diéramos una solución definitiva al problema, y como se que mas de uno puede tener ese problema con laptops similares bien decidí publicar el metodo para solucionarlo.
bueno amigos y amigas, todo tiene un comienzo, y el comienzo de la tediosa tarea era desarmar casi completamente el laptop (esta era una CQ 40) hasta dejar libre acceso a la motherboard; tome la desicion de dejar solamente la parte de abajo del computador, con eso no me estorbaria la pantalla ni cualquier otro componente del laptop.
 |
| en esta foto esta solo la motherboard y sus componentes junto con la parte plastica de abajo |
pues bien como pueden ver en la foto y como es normal en un computador portatil no hay nada de espacio para añadir ningun componente, mi primera luz al respecto, fue usar la carcaza de una unidad de DVD que no sirviera y usarla para montar ahi el ventilador, sin embargo cai en cuenta de algo interesante.
 |
| el "sobrante" de la board, y al lado mi tercera mano mi motortool dremel 300 |
¿cuantas personas hoy día usan un lector pcmcia, o un puerto para discos raros de HP? la verdad no muchos así que resulta mucho mas sencillo retirar este componente de la board y tendremos el espacio necesario.
 |
| case inferior del laptop sin el lector pcmcia |
como ven retirar el componente de la board es supremamente fácil, solo viene sujeto de un par de tornillos y es fácil retirarlo de la board sin que esta sufra ningún daño, el siguiente paso es retirar los parales de donde se sostiene esta pieza, estos están inyectados como una sola pieza plástica junto con el case, así que es acá donde el motortool entra en acción, hay que hacer el trabajo con mucha delicadeza, es muy recomendable que retire la board por completo, ya que algunos trozos de plástico sobrante pueden caer en lugares no recomendables para el desempeño del aparato, para realizar el trabajo correctamente use un disco de carburo pequeño, este realiza el corte fácil y sin mucha rebaba recuerden vigilar las revoluciones del motortool, ya que si son muy altas podrían derretir el plástico dificultando el trabajo y muy bajas puede que se necesite mucha fuerza y fracturar el disco de carburo, este saldrá despedido por el aire a una velocidad considerable, como este es un riesgo que siempre se corre es mas que recomendable usar gafas de protección industrial, su piel puede resistir el impacto, sus ojos tal vez no.
 |
| case luego del corte de los parales |
bueno el siguiente paso era hacer de cero una entrada de aire, asi que de nuevo con el motortool y un disco de carburo grande, procedí a hacer lineas atravesando el plástico intentando emular las que trae el disipador de calor original,
 |
| pieza luego de los cortes, el trabajo no es genial pero es aceptable, justo abajo de la memoria ram en donde esta el sticker blanco se pueden observar los efectos nocivos del calor excesivo en esta maquina |
realizar la tarea de corte no fue sencillo, hay que manipular una pieza grande de plastico y un disco de carburo grande en el motortool así que es bueno tener cautela en este procedimiendo, si puede ayudarse de una prensa es mejor, pero debe tener cuidado de no añadir mucha presion, esta puede fracturar la pieza, es cierto que con la magia de la resina epoxica podríamos repararla, pero es mejor evitarnos un trabajo tedioso, si puede use una camiseta vieja para evitar la presión excesiva.
 |
| vista de los cortes desde arriba |
bien luego de la tediosa tarea de rebanar como queso el case viene la parte divertida, seleccionar la fuente de alimentación para el ventilador, como anteriormente el puerto USB había satisfecho las necesidades a la perfección, no vi la necesidad de añadir fuentes externas, ademas alimentarlo directamente de la corriente entrante es mas peligroso ya que tenemos que pasar cables por muchos lados, sin contar que hay que transformar la energía de unos 19 voltios a los 5 necesarios para el ventilador.
 |
| el puerto USB, es el que queda arriba de la unidad de DVD, al lado el cable |
bueno, la siguiente parte es todavia mas divertida, escoger el cable y soldarlo, si ya leyeron el proyecto anterior conocen mi debilidad por los pares UTP, y de nuevo estos pares fueron la solución ideal para el proyecto, estos cables fueron soldados directamente al puerto, si se preguntan por que no lo solde a la entrada de alimentacion que se ve en la parte inferior derecha que hubiera sido mucho mas facil, pues bien como pueden ver el cable rojo nos entrega 12 voltios asi que no es recomendable usar semejante voltaje en el ventilador que recibe solo 5, como truco, la mayoria de los cables en los computadores manejan un codigo muy estricto de colores, por ejemplo si destapa un computador de escritorio es facil ver que muchos de los conectores traen cables rojos y amarillos, los amarillos entregan 5 voltios, y los rojos 12, sin embargo es bueno siempre tenr el multimetro a la mano y probar estos voltajes.
 |
| cable UTP ya soldado en el puerto |
bien como pueden ver el cable quedo perfectamente soldado al puerto, si se preguntan como lo hice es bastante sencillo, use un truco muy bueno, primero con un pincel unto de grasa para soldar la parte del puerto, luego pongo el cautin (soldador de estaño) con algo de soldadura, el estaño rápidamente toma el lugar de la grasa y se adhiere, el procedimiento se repite con el cobre expuesto del cable de esa manera ambos quedan "estañados" luego es muy fácil ponerlos juntos y ponerles el cautin encima, así se derrite el estaño de ambos y se une; ahora para explicar un poco, este puerto en especifico es un puerto USB categoría A, de los cuadraditos mas comunes, siempre tiene 5 voltios y se deben usar las patas de los extremos que son las que corresponden a entrada de energía y tierra respectivamente, los del centro son para entrada y salida de datos, lo invito a que lea en wikipedia para informarse mas, asi sabrá como funcionan sus dispositivos USB y pueden ocurrirsele ideas geniales para usar estos puertos, también vale usar la parte externa del puerto que actúa como tierra, y no provoca una detección falsa de algún dispositivo que como sabemos no existe, empero es miy "cool" que el computador detecte nuestro ventilador, aunque esto puede ocasionar problemas con la configuración del PC.
 |
| ventilador en posicion y ya puesto con masilla epoxica para fijarlo al case |
continuando nuestro proyecto, ponemos el ventilador en donde antes estaba el lector pcmcia, este ventilador es perfecto para esta tarea ya que es de eyeccion vertical, esto significa que chupa el aire horizontalmente (por la rejilla que hicimos anteriormente) y lo eyecta por una ranura vertical, así que debemos orientar esa ranura hacia la board, luego acomodarlo con masilla para que quede fijo y comprobar que no estorbe a la hora de cerrar el computador, como la masilla epoxica demora en secar, nos da tiempo suficiente para realizar la tarea cómodamente.
 |
| ventilador soldado al cable que lo puentea hasta el puerto USB |
bien en este punto solo queda soldar el ventilador al cable, tomen en cuenta que el ventilador puede funcionar de dos maneras, una metiendo aire dentro del pc y otra sacándolo dependiendo de hacia adonde gire, esto lo determina la polaridad de la corriente eléctrica que le llegue (polaridad es como fluye la energía de positivo a negativo o invertida) en este caso quiero que meta aire frío dentro del sistema así que le dejo la polaridad normal, en la foto esta soldado todo directo, esto es un error y se hizo solo para probar que el puerto si alimentaba bien el ventilador, es necesario poner un interruptor pequeño, estos pueden venir de una tarjeta wifi que ya no sirva o un board vieja, lo ideal es que sea muy pequeño para que no se note.
 |
| forma de ocultar el cable la verdad no fue muy buena, estorbaba un poco al re ensamblar el computador, si quiere intentar este proyecto le recomiendo pasar el cable por la parte de atras de la unidad de DVD |
continuando, en la foto podemos ver que pase el cable intentando dejarlo inadvertido, como explico en la foto esta forma no sirvio muy bien para el proposito, si vuelvo a hacer algo como esto en una ocasión futura procurare hacer un mejor trabajo.
 |
| potenciometro en el circuito actuando de interruptor |
bien este huevo ya esta casi cocido, como interruptor use un potenciometro de una diadema de microfono ya dañada, la idea era poder controlar la cantidad de energía que llega al ventilador, de esta manera si el pc no estaba muy caliente se podia disminuir el consumo del ventilador aumentando el tiempo de duración de la batería, se que a veces peco por querer ir muy lejos y el potenciometro no fue una buena idea, ya que la variación de flujo precia "confundir" al pc y deshabilitaba el puerto, así que la mejor opción es un interruptor, se sacrifican unos 3 a 10 minutos de batería teniendo encendido el ventilador todo el tiempo pero es mucho mejor perderles que perder todo el pc, igual el interruptor puede ser apagado y ahorrar batería, para ser encendido cuando se detecte sobrecalentamiento, sin embargo luego nos llevamos una grata sorpresa.
 |
| bueno me di el gusto de poner debajo de donde dice "designed by hewlett packard" mi letrerito que dice "and corrected by Gohan" por que no? total yo corregí el problema merezco crédito no? jejejejeje |
bueno para finalizar les cuento que nuestro ventilador funciono a las mil maravillas, mi amigo El Caspas me reporto gratamente que hubo una caída sustancial en la temperatura, el computador nunca volvió a tener el problema de sobre-calentamiento, es verdad que ese puerto quedo sin poderse usar pero aun le quedaban 2 o 3 mas (no recuerdo bien) cuando volví a ver este computador comprobé que la caída de temperatura fue considerable, ya que antes el teclado era un hervidero de huevos, y luego se sentía mas frío que un oso polar rapado.
Bien amigos y amigas eso fue todo, recuerden reciclar su basura electrónica, no tiren a la basura aparatos que aunque dañados pueden tener muchos componentes útiles, y si los botan procuren reciclarlos, la mayoría de los componentes de un aparato de estos son muy contaminantes.
Dr Gohan
