MASAJEADOR MUSCULAR

EL MEGA "RATATOUILLE" MASAJEADOR TURBO 5000

(si yo lo hice le pongo el nombre que me de la gana no?)

by Dr Gohan

como primer proyecto de reciclaje electronico decidi subir este proyecto, disfrutenlo y entretenganse haciendo uno ustedes es sencillo y eco-amigable!!!

Hace un tiempo mi abuelita venia con dolores de espalda que eran muy incómodos para ella, resulta que producto de la tensión sobre los músculos de la espalda, estos se habían recogido mucho y le producían dolor, este problema se solucionaba fácilmente con un masaje sin embargo yo no soy un buen masajista asi que el dolor regresaba, y pense en una solucion creativa para el asunto; Los masajeadores son aparatos ya inventados ya sabemos que funcionan aplicando vibracion pero comprar algo que uno mismo puede hacer es honestamente una perdida de dinero, tiempo y un completo desperdicio de creatividad asi que con la idea en la cabeza decidi hacer un masajeador muscular para mi abuelita.

Lo primero era seleccionar un "case" o sitio donde poner la parte eléctrica, como la mayoría de los aparatos eléctricos vienen en cajas cuadradas, la verdad no eran la mejor solución ya que lo que necesitaba era que mi abuelita pudiera darse un masaje relajante, no lastimar mas su espalda octogenaria ¬¬.... de manera que entre mi basura electrónica la solución salio como las ratas... rápido y sin dejar rastro, exactamente, vi un viejo ratón PS2 y al ver la forma ergonómica del mismo, pensé que su forma redondeada era justo lo que necesitaba.

lastima las fotos chungas, no tengo cámara así que tuve que tomarlas con mi celular que es un asco :(

Bueno ya tenia un comienzo, así que ahora necesitaba la pieza fundamental, un motor eléctrico, dentro de mi basura electrónica encontré uno muy bueno, un motor de 3 voltios muy fuerte, un poco mas grande que los motores comunes de escobilla que uno encuentra en juguetes comunes, uno de esos pudo servir aunque hubiera dado menos fuerza en la vibración así que los descarte; una vez escogido el musculo del "ratón masajista" había que alimentarlo, ya saben ninguna rata trabaja gratis, y aunque esta no es de darle queso si necesitaba darle una fuente de alimentación eléctrica.

bateria comun de laptop, muchas veces estas baterias dejan de funcionar por que el circuito de carga esta dañado, no por que las celdas esten mal, tambien existe la posibilidad de que el daño provenga solo de una celda mala habiendo otras en buen estado que pueden ser aprovechadas, aun si las celdas estan recibiendo poca carga, son utiles en pequeños aparatos que no necesitan mucha alimentacion como un control remoto de manera que nos aseguramos de sacarle todo el potencial a las baterias y sus celdas antes de mandarlas a reciclar.... SI RECICLAR NUNCA A LA CANECA, CARAMBA EL PLANETA YA ESTA ENFERMO COMO PARA DARLE MAS PROBLEMAS!!!!

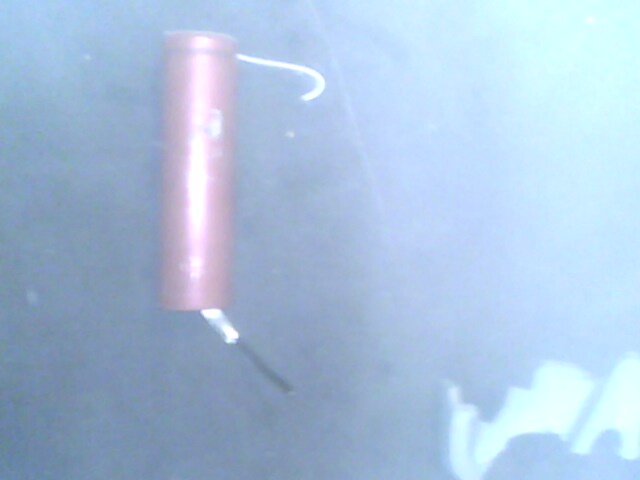

Que mejor queso para esta rata masajista que tremendo paquete de energía empaquetada en litio

Bien, de nuevo la respuesta estaba entre mi basura electrónica, (si ya se que guardo mucha basura pero es bueno que tenga un buen fin) y la fuente de alimentación escogida fue una celda de ion de litio de una batería vieja de una Laptop, solo una de las celdas haría bien el trabajo, ya que la capacidad total de este conjunto de alimentación es de unos 11.5 voltios, para saberlo solo hay que ver la información en la batería antes de destaparla, esta era de 11.1 por 4000mAh (11 voltios por 4000 miliamperios-hora, el miliamperio-hora es una unidad de carga) asi que solo restaba  multimetro en mano saber cuanto voltaje daba cada celda por separado, en el caso de esta bateria vienen en grupos de 2 celdas en paralelo (las dos dando el mismo voltaje pero repartiendose el trabajo entre ambas) por 3 grupos seriado (en serie las celdas suman su voltaje) y como ya sabemos cuanto deben dar en total (11.1 voltios) mediante matemáticas de primaria dividimos el total (11.1) entre la cantidad de grupos en serie (3) para un total de 3.7 voltios por grupo, este voltaje supera por un poco la capacidad del motor, lo que lo hará girar mas fuerte, si superara por mucho el voltaje el motor se quemaría, así que sabiendo la gran capacidad de energía que pueden almacenar estas celdas tome solo una de ellas para alimentar a el ratatouille masajista de mi abuelita.

celda separada, vienen de fabrica añadidas entre ellas con un trozo de laton, solo hay que cortarlo con el cortafrios y listo!!!

tal vez se pregunten por que este tipo de alimentación, ya que pude conectar un adaptador de corriente directamente al motor, o usar pilas comunes, o también usar pilas recargables de NI-MH o NI-C, pues bien conectarlo directo con un adaptador limita a nuestro ratatouille masajista a estar pegado de una pared haciendo menos cómodo el masaje, usar pilas es de monstruos!!! si se le paso por la cabeza usar pilas es por que no quiere al planeta caramba!!! y la opción de usar recargables en base de níquel no es mala del todo, pero necesitaría 2 para completar 3 voltios ocupando mayor espacio ademas las pilas base níquel tienen el efecto memoria que significa que si no las mantengo completamente cargadas en el momento de guardar el aparato van a tener menor desempeño la próxima vez.

El musculo de ratatouille masajista, con sus respectivos cables

Bueno ratatouille ya tiene musculo pero un motor girando no vibra como necesitamos, así que hay que añadirle un contrapeso, en mi caso use la solución mas chunga que tuve a mano, con un poco de cable le amarre una tuerca de acero, se que no es muy elegante pero hace el trabajo, en la mayoría de mis proyectos procuro usar cable UTP para redes, ya que su memoria me deja darle la forma que se me antoje, este tipo de cable viene en 4 pares en los cables para redes de computadores, así que no es difícil de obtener, un cable viejo de redes (de los cat 5e que ya no se usan mucho) es común así que es fácil abrirlo con un cortador de papelería (también conocidos como bisturí para papel) allí obtendremos 4 pares de cables de cobre estos cables son fantásticos para estos proyectos; Bien luego de poner el contrapeso me aseguré que este no saliera a volar añadiendo masilla epoxica al engendro, como ven en la foto queda bien y estamos seguros que ratatouille va a hacer bien las cosas, esta masilla se consigue en cualquier tienda de ferre-electricos o en almacenes como homecenter en Colombia se conoce como masilla Rally y es mas bien barata, esta masilla es dúctil, como plastilina, viene en dos barras una gris y una blanca, solo hay que combinarlas hasta obtener una masa homogénea, como cuando usamos dos colores de plastilina para obtener otro color, recuerde que cuando lo haga es bueno lavarse bien las manos luego de hacerlo ya que quedan residuos de esta en las manos.

viejo trozo de una contestadora de llamadas ochentera, ella servira de donante de el plug hembra para el adaptador de corriente.

Muy bien, ya tenemos casi todo, ahora el resto es acomodar a ratatouille para que funcione como se nos antoje, en mi caso como quiero que el raton masajista sea cómodo para mi abuelita decidí usar un interruptor de corriente de los que hay que presionar constantemente y se deshabilita al soltarlo, no se el nombre técnico de estos interruptores, es como los del raton del pc, no cierra o abre el circuito constantemente hay que mantenerlo presionado, esto con el fin de evitar accidentes, mi abuelita sufre de artritis de manera que un aparato que vibra puede cansarle la mano o provocar algún dolor con un uso constante, así que prefiero que ratatouille se apague de forma automática cuando ella lo suelte, para recargar  nuestra poderosa celda de ion de litio que es de 3.7 voltios vamos a necesitar una fuente de poder que nos entregue una cantidad un poco superior, en mi caso he usado el adaptador de corriente de una camara kodak que ya no servia, (ven guarden esas cosas eventualmente con creatividad se les da un uso) este adaptador me entrega 5 voltios y 500 miliamperios asi que va a cargar mi celda en aproximadamente unas 4 horas de carga, no la someto a mayor tiempo para evitar accidentes ya que la celda podia sobrecalentarse y provocar algun daño... que ratatouille se dañe no importa es solo un proyecto, pero la casa y nuestras manos si que nos importan cierto? asi que es mucho mejor que la celda cargue a un 75% y no correr riesgos, en su caso usted podría dejarla cargando y verificar cada media hora la temperatura y la carga con un multimetro hsta obtener un tiempo de carga razonable y seguro.

plug macho de un adaptador de corriente generico, este plug entra perfecto en el plug hembra y hace un buen contacto, asi que quedara perfecto en nuestro adaptador de corriente

Bueno, ahora como hay que hacer las cosas bien hechas debemos darle forma a nuestra rata masajista, para ello me he valido de una herramienta que es como mi tercera mano, hablo de mi motortool, en mi caso tengo la buena fortuna de tener un Dremel 300, que me regalo mi abuela de cumpleaños hace un tiempo así que usarlo para hacer algo por ella es lo mas justo cierto? en caso de no disponer de una herramienta como esta, puede usar un taladro pequeño y comprar las puntas de motortool que en realidad son baratas, si tampoco dispone de un taladro pequeño, habrá que hacer las cosas a la "antiguita" con un destornillador viejo y una vela para calentarlo (a la antigua por que así me tocaba antes de tener el motortool) como recomendación es bueno que cada pieza que corte sea conservada hasta el final del proyecto ya que cada ratón es diferente según cada fabricante, en mi caso salieron un montón de piezas plásticas

pieza inferior del raton antes de modificarla

Estas piezas hay que cuadrarlas poco a poco con nuestro motor de 3V y nuestra celda de litio ya que debemos pensar en la mejor forma de acomodarlas dentro de la carcaza del ratón así que antes de cortar o modificar es mejor tomarse un tiempo en pensar la mejor forma de acomodar lo que va por dentro, en mi caso he decidido poner el motor en la parte de atrás del ratón y la celda en la parte donde vienen los botones.

pieza inferior del raton ya modificada

Como ven en la foto he hecho un corte grande para que el contrapeso pase libremente sin chocar , he conservado una de las piezas plasticas de la botonera del ratón para luego pegarla a la pieza inferior dejando el motor en un angulo favorable para que el contrapeso se mueva libremente también he limpiado las partes plásticas que no me servían con el motortool, para ello use un disco de carburo pequeño, cuando realicen estos cortes asegúrense de usar correctamente el motortool, revolucionarlo mucho puede hacer que el plástico se derrita y se queme despidiendo gases nocivos, es bueno intentar dejar intactos las entradas y receptores de tornillos, conservarlos asegura una integridad estructural superior en el acabado.

pieza inferior con la añadidura

el siguiente paso fue añadir la pieza plástica a la parte inferior del ratón, para ello use resina epoxica, esta es similar a la masilla pero la resina es liquida y de un acabado mas fuerte, ya que el ratón va a vibrar fuertemente es bueno que sus piezas estén pegadas sólidamente para aumentar la fuerza del pegado entre piezas podemos valernos de una técnica del modelado de arcilla, esta consiste en raspar las superficies de a pegar, de esta forma existe una mayor superficie de contacto con la resina y la irregularidad ayuda a que el pegado sea mas fuerte .

motor en su cama de masilla listo para ser incorporado

bueno luego he hecho con masilla epoxica una "cama" donde el motor encaje perfectamente, eso es lo bueno de esta masilla, luego de terminar su secado queda dura como el plástico asegurando que todo quede perfecto.

vista superior del raton con el motor instalado y la celda de litio en posicion.

bien en la anterior foto pueden ver que nuestra rata masajista ya va cogiendo forma, así que resta planear donde irán las otras partes, como el interruptor y la fuente de alimentación para la carga, en mi caso he escogido la parte lateral para el interruptor con eso mi abuelita puede presionarlo comodamente con el dedo pulgar, y la parte de adelante del ratón para poner el lugar donde conectar el adaptador de corriente.

vista de como me ha quedado la postura de las otras partes.

en la anterior foto pueden ver (si es que esa mugre resolución los deja) como ha quedado el plug hembra en el ratón (parte inferior de la foto) y el interruptor (parte lateral izquierda de la foto) para ambos he usado la punta de perforación y un disco de carburo del motortool con ellos abrí los huecos con las medidas casi justas, solo un poco mas grandes de lo necesario para que las piezas ajusten bien, luego he acomodado las piezas y les he añadido masilla epoxica asegurando que queden fijas y bien pegadas.

raton ya ensamblado de nuevo, los huecos que quedan son donde irían los botones laterales del raton.

Bueno ya casi estamos listos, en esta foto se puede ver el motor acomodado y fijo en su cama, ademas de parte de la electrónica ya soldada y lista para usarse, también he atornillado las partes superiores del ratón, el hueco que había para dar movilidad al contrapeso lo he tapado usando los botones del ratón, ya que con su forma cóncava generan un espacio perfecto para que el contrapeso se mueva libremente vibrando muy bien.

vista del cerramiento hecho al hueco del contrapeso

En la foto anterior pueden ver como ha quedado la superficie donde va el contrapeso, para cerrarla he cortado los botones del ratón con el disco de carburo hasta darles la forma que me sirve, luego los he añadido con resina epoxica, se rompería mas fácilmente en donde no he cortado que donde he pegado esa resina es una maravilla. bueno ratatouille masajista ya esta listo para ser usado, solo resta cerrar los huecos que quedaron valiendonos de las piezas plásticas sobrantes y la resina, o si quieren pueden darle la solución que deseen usar madera o yo que se, el limite es la imaginación, y la solución estética depende de cada gusto, pueden usar vinilo autoadhesivo para decorarlo, pintarlo con spray... que se yo pegarle la foto del perro... o un dibujo de ratatouille.

Bueno esto ha sido todo, al final dejo el diagrama para que puedan soldar las partes correctamente recuerden mantener las polaridades correctas, pueden partir de la polaridad de la celda, si la desconocen es sencillo medir con el multimetro, si la aguja va al reves o marca negativo es por que la polaridad esta invertida, recuerden que el positivo de la celda debe ir soldado con el positivo de la entrada de alimentacion y asi sucesivamente. espero que les haya gustado este proyecto pronto subiré otros... ahhh y por cierto mi abuelita ha quedado contenta con su engendro ratatouille para masajes, le duele menos la espalda!!!

recuerden guardar esa basura electronica, reciclarla no solo es saludable para su creatividad, tambien lo es para el planeta.

Dr Gohan.
