AMPLIFICADOR DE AUDIO DE 4.5 WATTS

by Dr Gohan

EL AMPLE-TICO
(el amplificador con actitud costarricense)

Bien, como una de las ideas principales de este blog es promover el reciclaje, hoy les traigo un proyecto que me costo un poco de trabajo pero es bastante satisfactorio, este proyecto se puede hacer con conocimientos muy vagos (pero existentes) sobre electrónica, solo es cuestión de tener algo de lógica y ayuda, bueno ya tiene mi ayuda mediante el blog, y si tiene curiosidad por este tipo de proyectos estoy casi seguro que usted tiene la capacidad lógica para hacerlo, bien una vez claro este punto hay que entender que este proyecto es de dificultad intermedia y requiere herramientas especificas, estas son :

-un cautin (o soldador de estaño) produce calor para derretir estaño. TENGA PRECAUCIÓN

-una pistola de calor (es como un secador de pelo pero el calor es infernal). TENGA PRECAUCIÓN

-soldadura de estaño y grasa o masilla para soldar

-pinzas largas, preferiblemente unas con punta

-prensa

de nuevo y no me cansare de repetirlo TENGA MUCHO CUIDADO AL MANIPULAR ESTAS HERRAMIENTAS, el cautin puede llegar a generarle una quemadura de segundo grado y la pistola de calor fácilmente puede generarle quemaduras de tercer grado; tenga cariño a sus herramientas ellas le permiten hacer cosas increíbles, pero por sobre todo muéstreles el respeto que ellas merecen, cuídelas y tenga cuidado al usarlas.

bueno, luego de la parte que dice "si se quema o tiene un accidente es culpa suya yo ya le dije que tuviera cuidado" viene la parte divertida; si usted no sabe que es un circuito integrado es básicamente un circuito completo que ha sido miniaturizado, para este proyecto vamos a usar uno el TEA2025b este circuito integrado es un amplificador de audio en si mismo así que lo que en realidad vamos a hacer es proveerle a este pequeño circuito integrado el poder  para que haga su trabajo, supongo que que usted se preguntara ¿y ahora este tipo me va poner a ir a radioshack o al centro a comprar y buscar un integrado? pues bien como ya enfatice acá nos gusta el reciclaje y nos gusta mucho, de manera que voy a contarle como obtuve el mio; Buscando entre mi basura electrónica me encontré con una vieja tarjeta de audio Soundblaster de las que usan el puente ISA (de las que utilizaban computadores de hace 20 años) estas tarjetas hoy día no sirven ni para decorar pero son una fuente importante de recursos.

esta tarjeta de audio ISA es nuestro donante de casi todos los recursos necesarios

Bien como pueden ver la tarjeta tiene varios chips y unos cuantos integrados, como no creo que ustedes tengan la misma tarjeta revisen la o las que tengan lupa en mano hasta que encuentren uno que diga TEA2025b, por lo general este chip debe estar cerca de los plugs o jacks de audio en el caso de mi soundblaster es el que esta rodeado de condensadores en la parte superior derecha, si no tienen tarjetas de audio que ya no quieran estos circuitos integrados son comunes así que es posible hacerse a uno relativamente fácil, pueden encontrarse en viejos bafles autoamplificados que ya no sirvan; El siguiente paso es extraer todo lo que nos sirve de este trozo inservible de vieja tecnología, para ello vamos a usar la pistola de calor, desde la parte de atrás de la tarjeta (la que no se ve en la foto) vamos a dirigir el flujo de aire caliente al integrado hasta que el estaño se derrita, tengan cuidado de no aplicar calor excesivo, solo el necesario para que la soldadura se derrita y nos permita sacar el integrado de la tarjeta con la ayuda de las pinzas, vamos a repetir el procedimiento también con los condensadores (o capacitores) estos son esos pequeños tubitos metálicos forrados en plástico negro, también vamos a extraer los jacks de audio (donde se conectan los bafles) y si nos queda tiempo y ganas es bueno que extraigan otras cosas, casi todo puede reciclarse en otros proyectos o pueden usarse para reparar aparatos (por que comprar un repuesto si ya he pagado su precio eh?).

hey un bolsa llena de repuestos!!! cuanto te ha costado Dr Gohan? bien, la bolsa gratis en carrefour los chips y el resto del material... gratis.

Como ven en la foto he sacado casi todo lo que la tarjeta trae, la he dejado casi completamente limpia, empero para este proyecto solo vamos a necesitar nuestro integrado TEA2025b y algunos de los condensadores; bien ya que todo se encuentra en una bolsa de carre4 pues vamos a hacer mercado en carre4!!!, lo primero que se necesita para continuar con el proyecto es un mapa, en este caso un plano electrónico, puede conseguirse con relativa dificultad en Internet, pero como ustedes se toman el trabajo de leer mi blog como regalo acá se los dejo:

plano del circuito que vamos a hacer

Hey calma todo el mundo, ya se que leer planos electrónicos tiene su dificultad, es tan complejo leerlos como leer solfeo (notación musical) pero si comparamos este plano con el solfeo este equivale a tocar "feliz cumpleaños" con una cuerda de una guitarra, en términos mas sencillos este plano es tan complejo como escupir al piso, solo se debe tener una pequeña guía para develar sus secretos, como probablemente se imaginen el cuadrado gigante es nuestro estimado integrado TEA2025b, si prestan atención pueden ver que tiene unos números dentro, estos números representan las patas del integrado así que tomemos por ejemplo la pata 16 esta tiene una linea que sale de ella, en realidad esa linea representa un "cable" o un lugar por donde debe pasar energía mirando de cerca vemos que esta linea o "cable" comienza con algo que dice Vcc pues bien su primera lección de idioma electrónico es esta: Vcc significa entrada de energía continua (el positivo de la pila o corriente eléctrica) eso significa que allí ira la entrada de energía o positivo, como luego ven esta linea se divide en dos, imagínese que es un cable sencillo al que se le añade un trozo de cable desde ese punto y se le ponen otras cosas; espero que la explicación haya sido clara.

para entender que significan el resto de las cosas en nuestro plano la cosa va asi:

-El rectangulito blanco seguido de un rectangulito negro del mismo tamaño representa un condensador electrolítico polarizado, como al principio dije conocimientos vagos de electrónica no espero que sepa que carambas es un "condensador electrolítico polarizado" y probablemente le suene al condensador de flujos del doctor Emett Brown de volver al futuro, y como con los ojos se aprende mas... voila:

estos son ejemplos de un condensador electrolítico polarizado

Bueno como la idea de este blog es que usted le coja gusto al reciclaje estimulando su creatividad y aprenda lo poco que puedo enseñar, voy a explicarle que es el condensador electrolítico polarizado, un condensador o capacitor es un "sitio" donde se almacena energía y esta se mide en micro-faradios, si prestan atención a la foto, el condensador negro dice: "michicon" este posiblemente es el fabricante, "CE 85°C" esta es la tolerancia al calor que tiene el condensador osea que mas de 85 grados y se frita, luego viene "10000 mF" esto significa que es un condensador de 10000 microfaradios; si ya se que eso no parece una M ´pero lo es según tengo entendido es la M griega; este condensador se llama polarizado es por que tiene un positivo y un negativo, representado por la franja gris, este seria el negativo del condensador, en el plano el negativo es el rectangulo negro y el positivo el rectangulo blanco, como ven el plano nos indica como debe ir puesto cada condensador en el circuito el numero que viene al lado de la figura en el plano es la cantidad de microfaradios que debe ser capaz de cargar el condensador es decir debe ser un condensador con ese numero, en ese orden... facil no? en otros proyectos explicaré con mas detalle.

-la tres rayitas una un poco mas pequeña que la de arriba significa "tierra", si recuerdan algo de la física del colegio tal vez recuerden como funciona la electricidad.... a quien engaño, probablemente en el colegio estuviéramos viendo a la compañera (o compañero si usted lector es mujer) que nos gustaba... así que acá le doy un recordatorio breve, todas las cargas de energía buscan llegar a la tierra, a eso se refiere esta "tierra" y en el caso del circuito vendría a ser el polo negativo de una pila o el negativo de un adaptador de corriente.

-el rectángulo negro seguido de otro rectángulo negro, este es otro tipo de condensador este es un condensador no polarizado eso significa que no importa como se conecte en el circuito, solo debe ser de la cantidad de microfaradios que se pide en el plano.

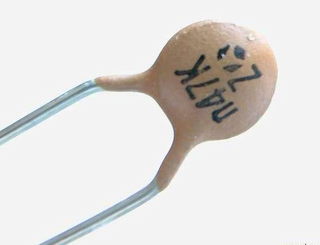

condensador ceramico no polarizado

este tipo de condensadores por lo general son de menos de 1MF y como pueden ver en el plano se necesitan 2 de 0.15 y otros 2 de 0.22 microfaradios, estos condensadores no estan en la tarjeta soundblaster, asi que es necesario obtenerlos de otro lado, en mi caso la donante ha sido de nuevo la contestadora de llamadas ochentera.

-el rectangulito blanco solo, esta es una resistencia y como en wikipedia explican a la perfeccion el codigo de colores de estas y la ley de Ohm (ademas ya hice un buen trabajo con los condensadores) solo voy a limitarme a decir que no tienen polaridad asi que no importa como las suelden, y las 2 que se necesitan tienen el siguiente codigo de colores: rojo, rojo plateado dorado y de nuevo la contestadora ochentera tenia un par de ellas.

bien solo me falta por explicar que significa "Vin" y el rectangulo blanco con el paralelogramo pegado, pues bien Vin es "Voltage in" y es por donde entrara la señal de audio a nuestro amplificador, hay dos por que nuestro ample-tico es estereo!!! y para terminar el que parece un ovni volcado el rectangulo blanco con el paralelogramo es un simple bafle.... YEAH!!!! ya sabemos que significa cada cosa en el plano, por demas esta decor que como ven cada pata del integrado tiene un uso, como ven en la parte de abajo del rectangulo explican que las patas que no se usan se mandan a tierra!!!

Bueno... esto ya esta largo asi que solo resta separar los componentes que necesitamos y soldarlos en el orden que dice el plano a continuacion les muestro algunas fotos de como lo he hecho yo:

mi integrado TEA2025b orgullosamente reciclado, como pueden ver la pata de qrriba que se ve en la foto esta chueca y con estaño sobrante, muestra de ser RECICLADO!!!

Por poco olvido algo importante, el integrado no dice que pata es cual, asi que podrian estar soldando el integrado al reves, pues bien la forma de saber que pata es la numero 1 es de la siguiente forma: el integrado tiene una muesca o circulo grabado a uno de sus lados, este nos deja saber que de ese lado estan la primera y la ultima pata; la numero uno es la que esta del lado izquierdo y la 16 la del derecho, las patas se cuentan trazando una letra U desde el uno hasta el 16 asi:

como ven este integrado es diferente, pero muestra a la perfección la lógica del conteo de patas de un circuito integrado.

los condensadores separados po su capacidad en MF y  el integrado

como el proyecto representa cierta dificultad el orden es necesario, no esta de mas ayudarse de lápiz y papel para mantener las ideas en orden.

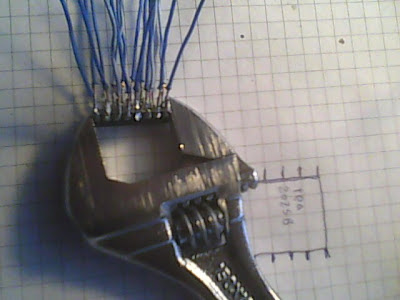

integrado con cables UTP soldados a las patas.

como ven me he ayudado de mi llave inglesa en miniatura para sostener el integrado mientas soldaba los cables, esto lo hice por que no tengo una protoboard donde probar el circuito y tengo que hacerlo grande para probarlo fácilmente.

algunos avances en el proceso de soldar los condensadores en orden al integrado

como ven hacer este proceso sin una protoboard es mucho mas complejo pero dejémonos de idioteces, también es mucho mas divertido ver como un circuito que siempre es plano, se manifiesta de forma 3D se que los ingenieros que vean esto pondrán el grito en el cielo... afortunadamente soy Diseñador y me importa un carajo... mas bien le hallo valor estético a este Frankenstein de cable y soldadura ;)

aca el resultado de dejar que un Diseñador haga estas cosas.

pues si y que? las boards de computador parecen ciudades en miniatura y los circuitos integrados parecen insectos... asi que en ese orden de ideas intente hacer que mi estructura amplificadora de audio pareciera una araña (muuuy abstracta pero araña al fin y al cabo caramba), en este punto ya se han añadido todos los condensadores y las resistencias solo faltan los bafles, el adaptador de corriente y el jack de entrada de audio.

Ample-Tico funcionando amplificando la señal de audio de mi laptop

bueno para finalizar como ven Ample-Tico funciona lo malo es que en el afan de hacerlo funcionar a su máximo potencial al final del día le puse un adaptador de corriente de 12 voltios.... tee hee hee.. ¬¬ y creo que ya lo dañe, ahora tengo que reparar mi propio mosntruo!!! igual se supone que el integrado resiste ese voltaje, bien echando a perder aprendo mas ahora me entretendré reparándolo.

por favor disfruten mucho haciendo este proyecto, la verdad vale mucho la pena y es muy satisfactorio de realizar.

Dr Gohan
