LA BATERIA SE HIZO GORDA (por comer tanto) Reemplazando baterías de aparatos electronicos

By: Dr Gohan

Hola a tod@s de antemano les pido una disculpa ya que no publicaba hace ya un buen tiempo.

Hoy llegó a mis manos una tablet, la pobre cosa parecía que hubiese sido poseída por algún espíritu glotón, mirándola vi que sucedió, la batería de Ion de Litio que esta trae estaba "gorda" es decir se había dañado, no voy a entrar en detalles explicando por que sucede esto, en cambio vi en este aparato una buena oportunidad para mostrar como el reciclaje nos sirve para dar segunda vida a estos aparatos en lugar de salir corriendo a comprar uno nuevo ademas de aprovechar para enseñar algunas lecciones básicas de electrónica con las que podemos hacer maravillas.

Sin mas preámbulos les presento a la victima de algún mal ensamblador chino que por hacer las cosas mas baratas usa materiales de mala calidad dando resultado esto:

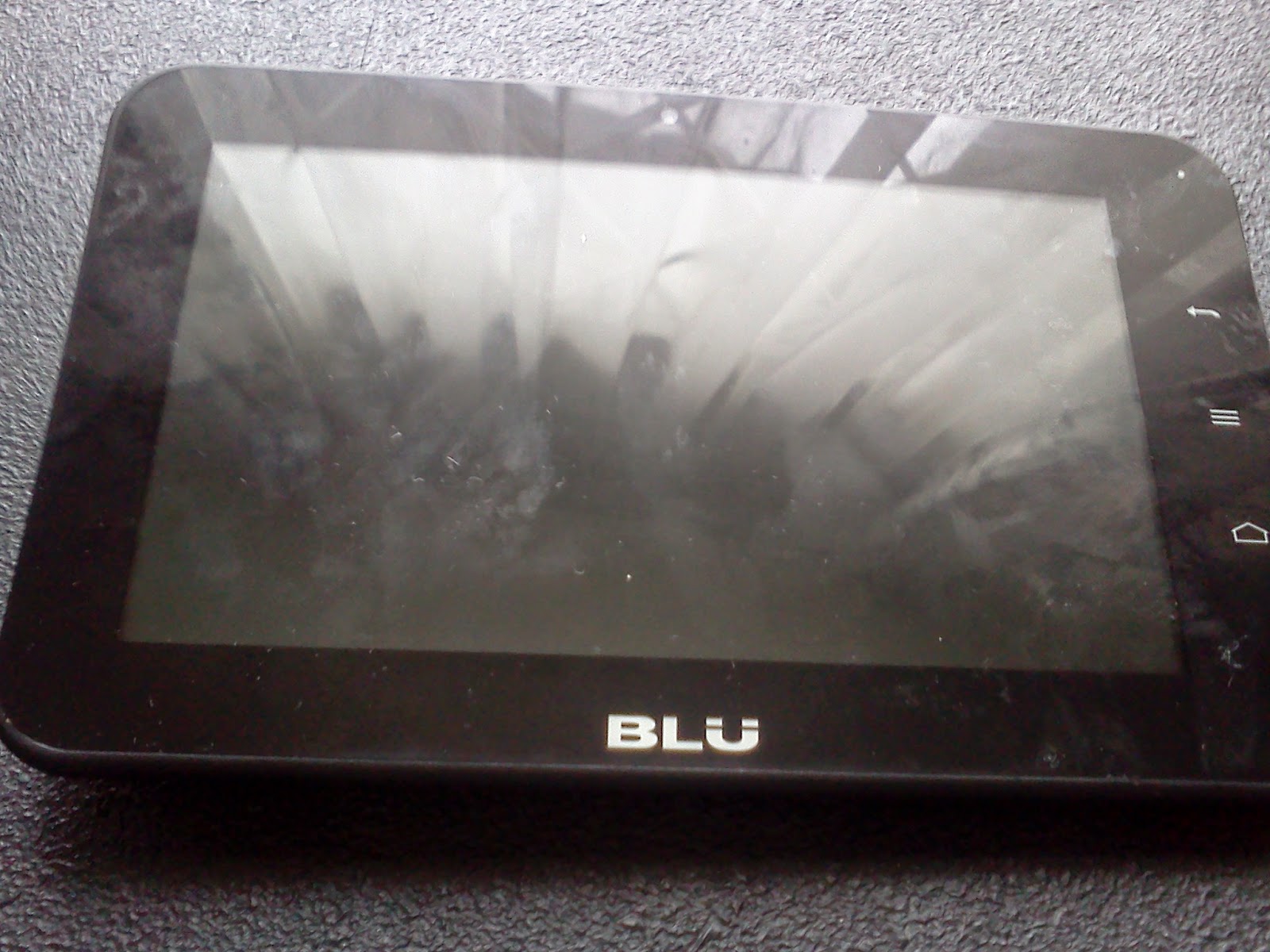

tablet Blu TouchBook muerta por bateria

batería de Ion de litio "gorda" supongo que comió mucho pastel de electrones

Bien las baterías no son un invento nuevo y las hay de muchas clases (para conocer las mas comunes haz click acá) en este caso como ya dije es una de Ion de litio, las mas comunes hoy día en electrónica exigente como smartphones, tablets o computadores portátiles, el enemigo numero 1 de esta tecnología es el calor, este hace que pierdan capacidad para retener carga muy rápido, el segundo enemigo son las sobrecargas y el tercero los golpes fuertes.

esta batería parece una bolsa de suero o lactato de ringer

Bien el primer paso era abrir el aparato con cuidado para no terminar de dañarlo y probarlo con otra batería, como ya he dicho en posts anteriores las baterías de ion de Litio trabajan a 3.7 voltios independientemente de su tamaño lo que cambia es el miliamperaje/hora (mAh) así que decidí probarlo con otra batería.

bateria de celular, mucho mas pequeña pero en perfecto estado funcional

Como ya les he dicho uno no simplemente bota a la caneca las cosas, sobretodo cuando se les puede dar uso, en este caso usé una batería de celular que tenia guardada (guardo varias) y la soldé en el lugar que estaba la bateria gorda, recuerden que en casi todo aparato el cable negro es el polo negativo y el rojo el positivo.

acercamiento de la bateria de celular

Una vez supe que el aparato aun funcionaba y que lo único dañado era la batería gorda surgió un nuevo inconveniente.

bateria de tablet, Ion de Litio 3.7 voltios 3000 mAh

Como ven la batería tiene un rendimiento de 3000 miliamperios/hora y la batería de celular apenas llega a los 750 mAh así que solo con la pequeña batería de celular la tablet no iba a durar mucho tiempo prendida así que lo mas lógico era usar mas baterías de celular, estas debían ocupar el mismo espacio y procurar el mismo miliamperaje/hora, esto se logra siguiendo lo que dice el viejo adagio "la unión hace la fuerza" en el caso de la electrónica lo que hay que hacer es sumar la capacidad de las baterías, esto se puede hacer de dos formas en PARALELO o en SERIE.

BATERIAS EN PARALELO:

conectándolas en paralelo sumamos su rendimiento sin alterar el voltaje, es decir se mantendrá el mismo voltaje de salida pero obtendremos el rendimiento sumado de las baterías (haz click acá para aprender mas sobre circuitos en paralelo)

BATERIAS EN SERIE:

conectándolas en serie sumamos su voltaje sin alterar el rendimiento es decir tendremos el voltaje sumado de todas las baterías pero el rendimiento será como si solo hubiera una (has click acá para aprender mas sobre circuitos en serie)

tomando en cuenta lo anterior necesitaba obtener 3000 mAh así que busqué candidatas entre mis baterías, como es obvio las de portátil no me iban a servir por que son redondas y ocupan mucho espacio así que busque entre mis baterías de celular y dejé las mas apropiadas por su tamaño y rendimiento.

algunas baterias de celular, las mas pequeñas son de 750 mAh las grandes son de 1000, 1100 y 1200 mAh

Entre las candidatas había tres baterías Nokia cuya calidad supera por mucho la de la vieja batería china, luego de probar la retención y capacidad de carga vi que estaban en perfecto estado así que seleccioné las 3 baterías Nokia.

prueba de las baterías con multimetro

las baterias seleccionadas

las 3 baterías suman un total de 3200 mAh por lo que vamos a obtener un rendimiento aun mejor que el anterior, si lo hubiera deseado podría haber usado baterías de aun mayor mAh y obtener mejor rendimiento, lastimosamente no tenia y por supuesto no iba a comprarlas si puedo darles un nuevo uso a las que había guardado para una ocasión como esta, de esa manera son 3 baterías de celular menos que van a terminar en la basura contaminando el planeta.

juego de 3 baterias nokia en paralelo soldado a la tablet

Como vieron en la foto las baterías quedaron perfectas para el espacio y proporcionan un rendimiento superior, las uní con cinta para evitar que el movimiento causara un accidente.

si observan bien el juego de baterías (la mancha negra) muestra como ordené las 3 baterías de celular, una vez soldado el juego de baterías solo restaba cerrar el aparatico y probarlo.

Como ven el aparato funciona a la perfección, en la foto se ve funcionando al lado de su anterior batería.

espero que les haya gustado este proyecto, como ven reciclar siempre es algo bueno se ayudan ustedes y ayudan al planeta.
